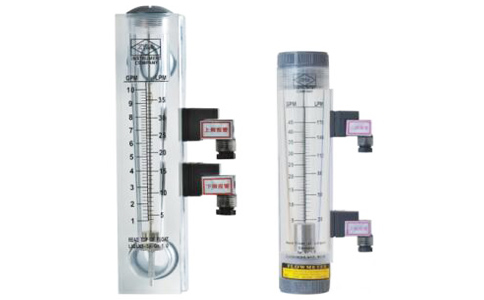

一、帶報警開關式有機玻璃轉子流量計工作原理:
帶報警開關式有機玻璃轉子流量計利用磁控管雙穩態磁勵功能，與磁性浮子實現觸點的開啟和閉合，自行配合繼電器等元器件達到聲、光報警的需求。
二、帶報警開關式有機玻璃轉子流量計功能與應用:
BJ01:.上限報警開關BJ02:下限報警開關BJ01和BJ02報警開關可在最大、中間、最小任何流量值發出信號。報警開關安裝在可滑動的導軌上，選擇所需位置。當磁性浮子到達或超過開關位置時，即發出信號。此時內部觸點開啟或閉合。
三、帶報警開關式有機玻璃轉子流量計技術參數:
最大工作電壓:maxDC100V/AC100V
最大工作電流:max0.3A
最大開關電流:max0.5A
最大遮斷功率:max0.5VA
絕緣阻抗:>109Ω
環境工作溫度:0℃~+55℃
防護等級:IP65
滯后(開或關位置)≤4mm
外形尺寸:42×20×38mm
四、帶報警開關式有機玻璃轉子流量計注意事項:
1、安裝時盡量遠離外界磁場干擾的設備，如大型電動機。
2、流體介質不能含有鐵磁性雜質。
3、安裝于管道應無振動，以防止開關觸點誤動作。
SKLZBY系列帶報警開關式有機玻璃轉子流量計技術參數
| 型號 |
測量范圍 |
接口螺紋 |
精度 |
液體GPM |
液體LPM |
氣體Nm3/h |
SKLZBY-15M
SKLZBY-15MJ |
0.3-3 |
1-11 |
|
外ZG1/2" |
±4% |
0.5-5 |
2-18 |
1-7 |
2-28 |
SKLZBY-20M
SKLZBY-20MJ |
2-10 |
8-40 |
6-60
16-80
16-160 |
外ZG3/4" |
2-16 |
8-60 |
2-20 |
8-80 |
SKLZBY-25M
SKLZBY-15MJ |
1.5-15 |
6-60 |
|
外ZG1" |
3-13 |
10-50 |
4-24 |
10-100 |
5-35 |
10-130 |
5-45 |
10-170 |
SKLZBY-15MZ |
0.1-1 |
0.5-4 |
2.5-25
0.3-3
0.4-4
0.6-6 |
外ZG1/2"
內ZG1/4" |
0.15-1.5 |
0.6-6 |
0.2-2 |
1-7 |
0.3-3 |
1-11 |
0.5-5 |
2-18 |
SKLZBY-25MZ |
1-10 |
5-35 |
|
外ZG1" |
1-15 |
5-50 |
2-14 |
10-50 |
2-20 |
10-70 |
5-35 |
10-130 |
5-40 |
10-150 |
5-45 |
10-170 |
|
0.3-2.1m3/h
0.6-3m3/h
0.6-4.2m3/h |
SKLZBY-15G |
0.2-2 |
1-7 |
|
外G1/2" |
0.5-5 |
1.8-18 |
1.5-9 |
400-2000LPH |
SKLZBY-20G |
1-10 |
6-60 |
|
內G3/4" |
SKLZBY-25G
SKLZBY-40G |
1-15 |
5-60 |
|
25G內G1"
40G外G11/2" |
2-20 |
10-70 |
5-30 |
20-110 |
5-40 |
20-150 |
SKLZBY-50G |
20-80 |
80-300 |
100-500 |
內、外G2" |
20-100 |
80-360 |
120-600 |
40-120 |
150-450 |
300-850 |
50-150 |
190-560 |
400-1200 |
60-200 |
220-750 |
500-1400 |
