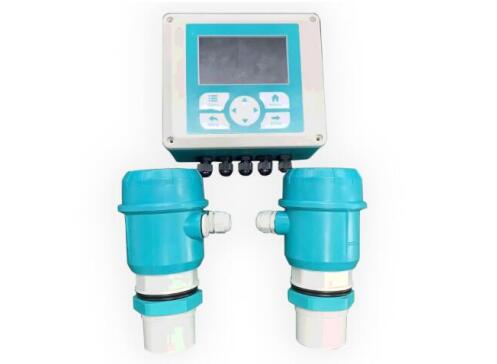

SKYWC系列超聲波液位差計
SKYWC系列超聲波液位差計可廣泛用于各類水質液位的計量或監測，結果不受水質的影響。超聲波液位差計還內置了多種不同算法，可實現液位、液位差、物位、流量等數據的監控，選配多種輸出接口，易于同其它儀表、PLC、DCS等系統連接，以實現工業的遠程監測、控制。
二 結構特征和工作原理
2.1結構特征

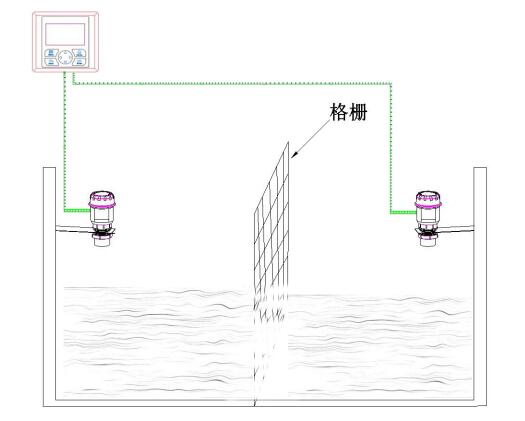

整套測量系統主要由顯示儀表（控制器）和超聲波液位計（傳感器1、2）兩部分組成，傳感器不接觸被測水溶液，儀表顯示液位、液位差及工作狀態。
如下：
2.2工作原理
超聲波液位差計測量是由安裝在水面的超聲波傳感器，向水流表面發射一束超聲波脈沖，此脈沖信號遇到水面后反射回來，能再被傳感器接收到；從超聲波發射到重新被接收，其時間與傳感器到被測物體表面的距離成正比；儀表檢測出該時間，并根據當前溫度（傳感器測量）空氣的聲速，計算出被測物體表面至傳感器的距離（即空間距離），再進一步換算出液位值。液位表面的水下距離W與聲波的行程時間T成正比：W=V×T/2（其中V為聲波水中速度）。用戶自設定探頭到槽底的高度H，儀表自動將脈沖行程時間T換算成相應的空間距離值W，再計算出H減W的差值即為測量的值L。
2.3產品應用
廣泛應用水庫、河流、水利工程、城市供水、污水處理、農田灌溉、水政水資源等液位的測量。
不適用工況：由于以下物質的揮發氣體或揚塵的吸聲能力特強,所以一般情況下不可以應用。比如:發煙硫酸、硝酸、儲存罐中的水泥粉、石灰粉、液體表面有大量的泡沫存在等,又比如:到達換能器的溫度50℃以上或儲存罐壓力≥0.3Mpa時不可以應用（如果應用在帶溫帶壓的儲存罐,訂貨時必須說明)
三 技術參數
①量程：1、2、3、5、8、10、12、15、20、25、30、35、40m（訂貨選購）
②盲區：≤0.10（1m）、0.15m（2m）、0.3m（3m）、0.4m(5m)、0.5m（5-10m）、0.8m（10-15m）、1m（20m）、1.2m（25m）、1.5m（30m）、2m（30-40m）
③誤差：±1mm(1m)、±1.5mm(2m)、±0.25%FS(3-40m)
④顯示方式：LCD
⑤測量單位：m
⑥重 復 性：±0.5%
⑦功 ? 率：≤3W
⑧環境溫度：-20~50℃；相對濕度：不大于90%
⑨輸出：4~20mA、開關量、RS485、打印、GPRS等（注：訂貨選購）
⑩供電電源：12-24VDC或220VAC（選配）
四 功能特性
①?全智能、多功能、測量性能高，環境適應性強；
② 多參數同時顯示，高度、輸出電流、時間、繼電器狀態；
③ 2路4-20mA變送輸出、繼電器高、低報警控制輸出；
④ RS485、RS232上傳功能，打印功能（選配）；
⑤ 多種信號選擇；
⑥ 維護簡單，三個月校正一次；
⑦ 采用多種標定方法，保證測量準確度；
⑧ 中英文菜單可選（選配）；
⑨ 自設密碼：用戶可以自設或修改密碼，以免無關人員進入造成誤操作；
超聲波液位差計產品選型
| SKYWC | 超聲波液位差計 |
||||||
|
型式 |
分體式四線制（可不寫） |
|||||
|
量程（mm） |
500 |
500mm |
||||
1000 |
1000mm |
||||||
...... |
...... |
||||||
2000 |
2000mm |
||||||
客戶指定 |
Nmm |
||||||
|
電源電壓 |
D |
DC24V |
||||
A |
AC220V |
||||||
|
連接方式 |
L |
螺紋M60*2 |
||||
F |
法蘭大�。―N） |
||||||
|
信號線長度 |
L |
客戶指定 |
||||
