無源晶振的方向要如何區分?
無源晶振方向要怎么分辨？無源晶振貼反會有問題嗎？客戶經常會問這個問題。
先要弄清楚，晶振分為兩類：無源晶振和有源晶振。
無源晶體振蕩器英文為Crystal，中文稱為應時晶體諧振器，有些人喜歡稱無源晶體振蕩器為晶體。有源晶體振蕩器英文為Oscillator，中文稱為應時晶體振蕩器，別名鐘振，也有人直接稱之為OSC。
有源晶振具有方向性，貼反會被電流損壞。而且無源晶振沒有方向性，貼反也沒關系。
說得再明白一點：

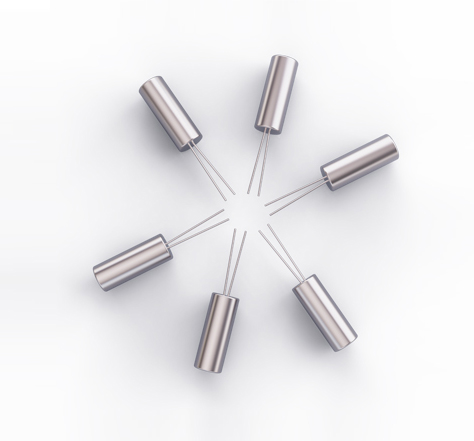

無論無源晶振是插件式還是貼片式，或者是兩腳、三腳還是四腳，貼片或焊接時都沒有正負極，也沒有方向性，不用擔心貼反。
說明：無源晶振引腳無正負極。
雙腳無源晶振：一只腳以頻率輸出，另一只腳以頻率輸入。即便如此，晶振仍然正常工作。
三腳晶振:兩側引腳為頻率輸出腳和頻率輸入腳，中間引腳接地。除了注意接地腳的接地，兩側引腳的用法和兩腳晶振沒什么區別。
四腳貼片無源晶振:腳1和腳3以頻率輸入腳和頻率輸出腳，剩下的兩只腳都是接地腳。即使旋轉180度，也只是腳1和腳3之間的位置交換，即輸入腳變成了輸出腳，而輸出腳變成了輸入腳，晶振仍然可以正常工作，不會造成任何性能和功能差異。
無源晶振電路的應用原理：
無源晶體振動的特點是需要外部電路驅動才能產生振蕩時鐘信號，無法振動。在無源晶體振動電路中，一般需要選擇合適的外接電容值與其最佳匹配，從而微調無源晶體振動頻率，使其輸出頻率盡可能接近標稱頻率的中心點。
