無源晶振是一種被動元件，在電子電路中被廣泛使用。無源晶振有著精確的頻率和穩定性，可以提供高精準的時基信號。在無數的電子產品中，無源晶振都發揮著重要的作用。那么無源晶振是如何工作的呢？下面JSK晶鴻興帶大家從工作原理方面來分析。
1.壓電效應
無源晶振的工作原理基于壓電效應。壓電效應是指在某些具有誘電性的晶體材料中，受到外界壓力時，能夠產生電荷的現象。這種通過施加機械力轉換為電力的現象，被稱為壓電效應。石英晶體，石英晶振中的主要元素，具有很好的壓電效應。
2.共振原理
無源晶振采用的是計量共振表面波原理，在晶片內部引入電壓發生振蕩。當外界給予一定的輸入電或者信號后，晶體因?yàn)槠胶鈮勖南拗疲荒馨l(fā)出一個特定的振蕩頻率，并且將這個頻率傳遞到外部電路中，進而為電路提供時鐘信號。無源晶振的共振原理，就是通過電學指令，使得晶片內部的原子發生振動，進而形成能傳遞到外界的一定頻率信號。
3.振蕩回路

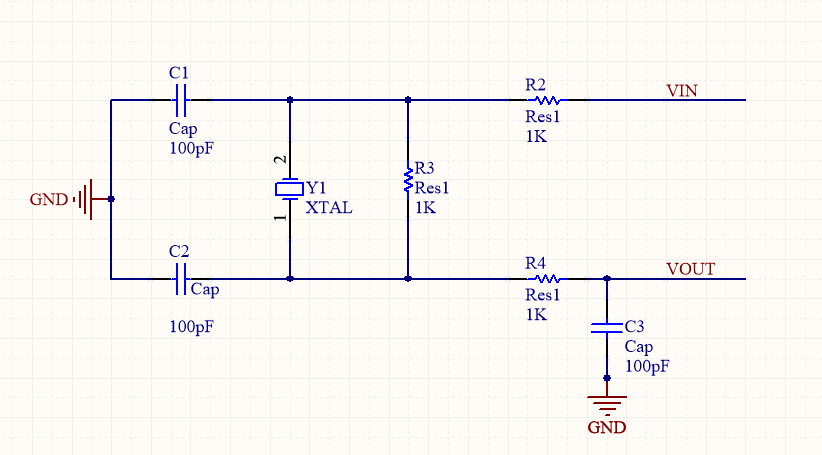

為了讓石英晶體在工作電路中產生穩定且可靠的振蕩，需要設計一個合適的振蕩回路，將晶體周圍放置對稱的電容和電感環元件，以此形成正反饋的振蕩電路。這個電路比較特殊的是通過調整電路的固有共振頻率的大小，來產生精準的信號。在振蕩回路中，石英晶體起到了非常重要的作用。晶體和電路共同振動的同時，穩定的頻率信號則是由晶體提供的。
綜上所述，無源晶振的工作原理是基于壓電效應和共振原理原理交互作用而產生的。晶體通過加電場產生壓電效應,發生壓縮或扭曲變形引起足夠振蕩能量時實現回振，電路通過外接電路（電容、電感）實現振蕩自激效應。由此，產生了穩定、準確的頻率信號。無源晶振作為一種高精度的時基電子元件，其廣泛地應用于計算機、通信以及其他電子設備中，并發揮著重要的作用。
